Optimizacija debljine plus dioptrijskih sočiva - Primer iz prakse
Nedavno smo otvorili temu optimizacije debljine dioptrijskih sočiva i koje sve korake treba da preduzmemo da bi sočiva bilo što tanja i estetski privlačnija. U tekstu koji sledi obrađujemo slučaj plus dioptrije u recepturnoj izradi.
Optimizacijom debljine plus recepturnih sočiva smo se već bavili te vas pozivamo da taj tekst pročitate. Takođe vam i tekst o uticaju prečnika i indeksa prelamanja svetlosti na debljinu dioptrijskih sočiva može biti od koristi.
Tekst koji sledi bavi se konkretnim primerom iz prakse, gde jasno možemo videti koje efekte imamo ako postupimo po pravilima za maksimalnu optimizaciju. Ukratko, ako izaberemo što veći indeks, asferičan dizajn i ovalni plastični okvir ni rezultati neće izostati. U konkretnom primeru smo sve uzeli u obzir.
Na početku mali podsetnik. Najveću debljinu izbrušenog sočiva očekujemo u tački koja je najbliža optičkom centru. To je najčešće deo rama iznad zenice. Iz ovog razloga odabir ovalnog okvira koji ima veliku dubinu je idealno rešenje, jer će to povećati rastojanje između optičkog centra i najbliže tačke izbrušenog sočiva. Stim u vezi sledeća slika pokazuje deo rama gde očekujemo najveću debljinu. Ovde bi dodali jednu malu napomenu. Naime, može se desiti da najveća debljina i ne bude na označenom delu, ali je reč o delu rama gde se potencijalna debljina najviše vidi. Ponekad ta najveća debljina može da bude i na nazalnom delu (to je slučaj kada je pupilarna distanca jako mala), ili na donjem delu rama (kod progresivnih sočiva ili kada je visina ugradnje mala), ali kao što smo već rekli ta debljina se ne vidi, tako da ostaje izazov kako učiniti da debljina sočiva bude što manja na delu iznad zenice.

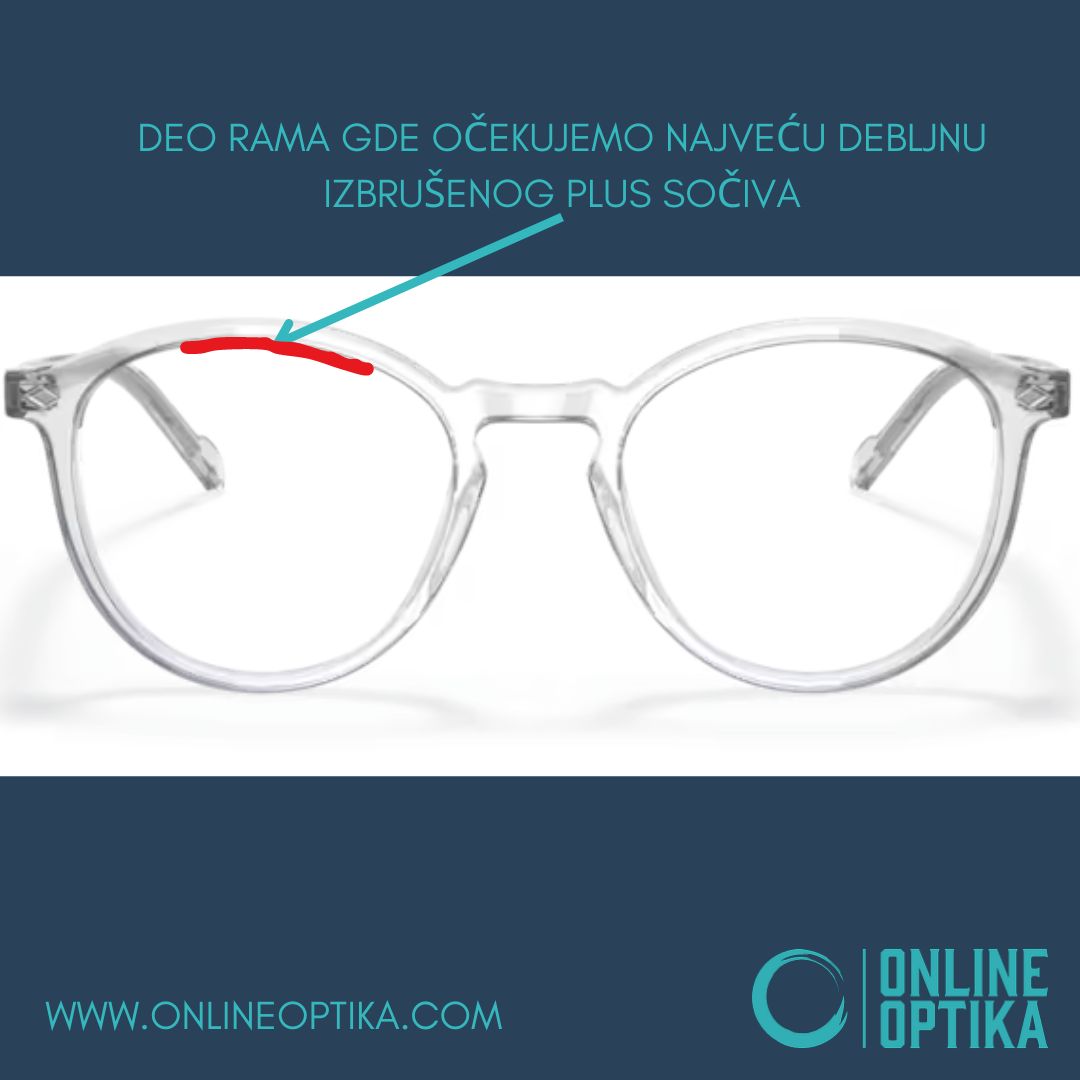

Slika 1 - Deo rama gde očekujemo najveću debljinu sočiva kod plus dioptrije

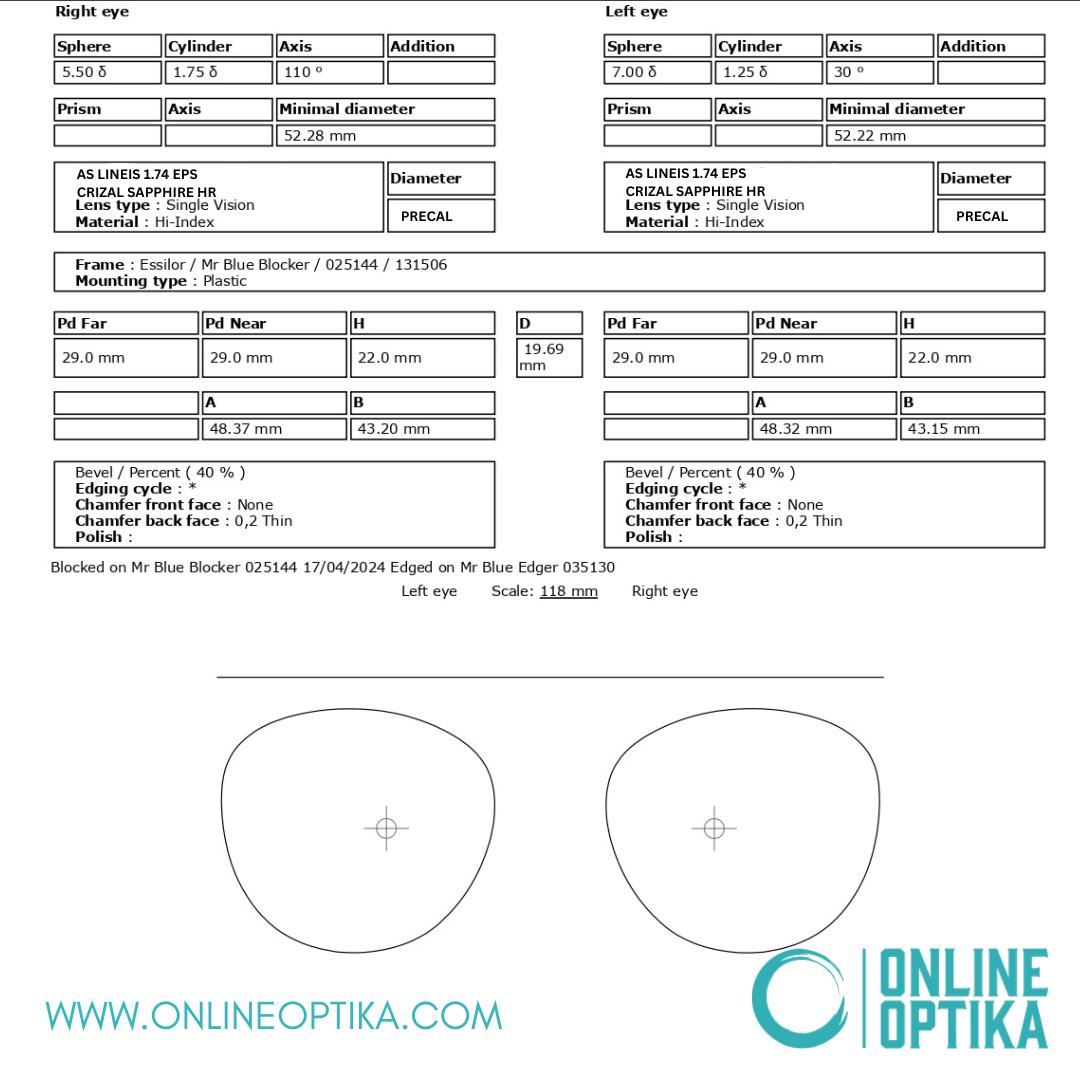

Slika koja sledi je iz konkretnog primera, i tu možete da vidite sve relevante parametre. Inače reč je o prikazu koji imate ukoliko koristite Essilor Essibox. Zaključujemo da je oblik idealan za optimizaciju debljine. Inače reč je o plastičnom okviru koji ima debljinu 4.2 mm. Dakle, ukoliko želimo da sočivo ne viri iz rama na najdebljem delu bi trebalo da ima manju debljinu od navedena 4.2 mm
Slika 2 - Dimenzije rama i pupilarna distanca - Essibox

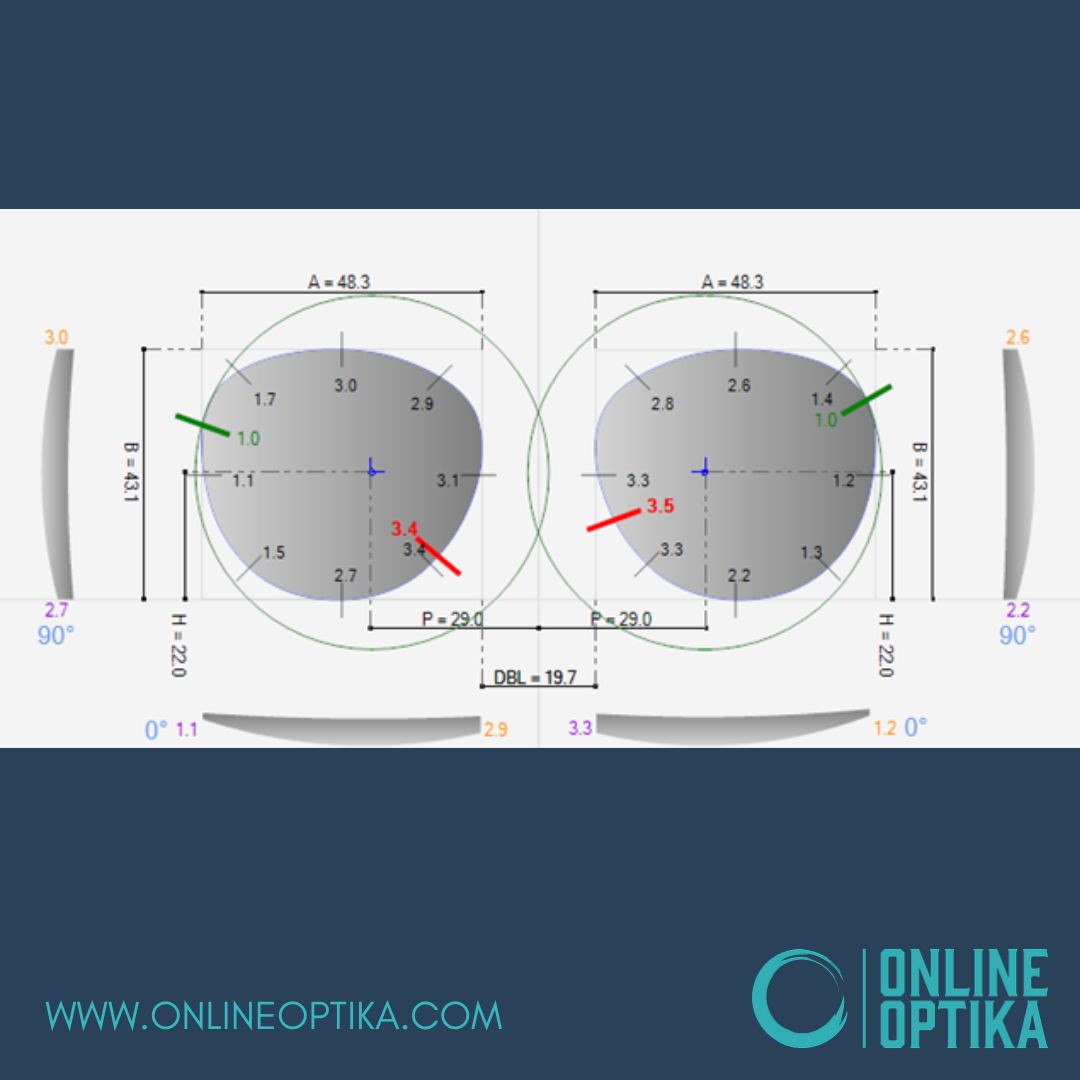

Ukoliko uradimo Precal opciju koristeći Essibox, i OpsysWeb možemo izvršiti optimizaciju debljine, ali i znati, pre poručivanja, koja će biti debljina izbrušenog sočiva. Slika koja sledi nam to i prikazuje. U konkretnom slučaju najveće debljine se nalaze na nazalnoj strani i reč je o debljinama od 3.4mm i 3.5mm, a to znači da sočivo ni u jednom delu rama neće da viri iz rama. Na delu iznad zenice očekujemo debljine od 3mm i 2.6mm, a to je deo gde se debljina plus sočiva naviše vidi. Treba uzeti u obzir da može doći do malog odstupanja u proračunatoj i stvarnoj debljini izbrušenog sočiva. U većini slučajeva će stvarna debljina biti i manja nego na proračunu (ovo je neko naše iskustvo vezano za Essilor Precal opciju)
Slika 3 - Proračun debljine Opsysweb
Kada smo sve uradili kako treba i efekat nije izostao. Naredne dve slike pokazuju kako izgleda završni proizvod.

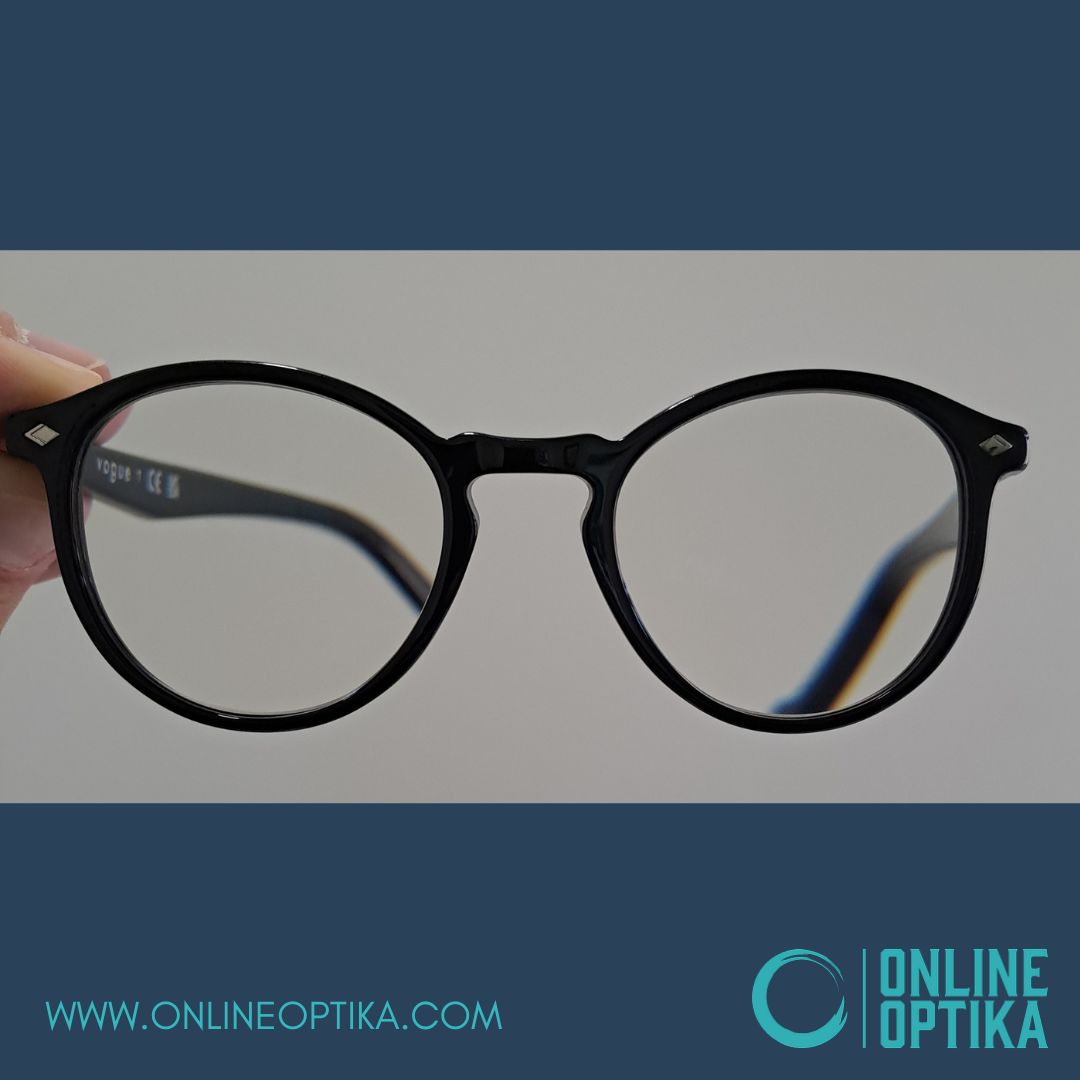

Slika 4 - Urađene naočare - frontalni pogled

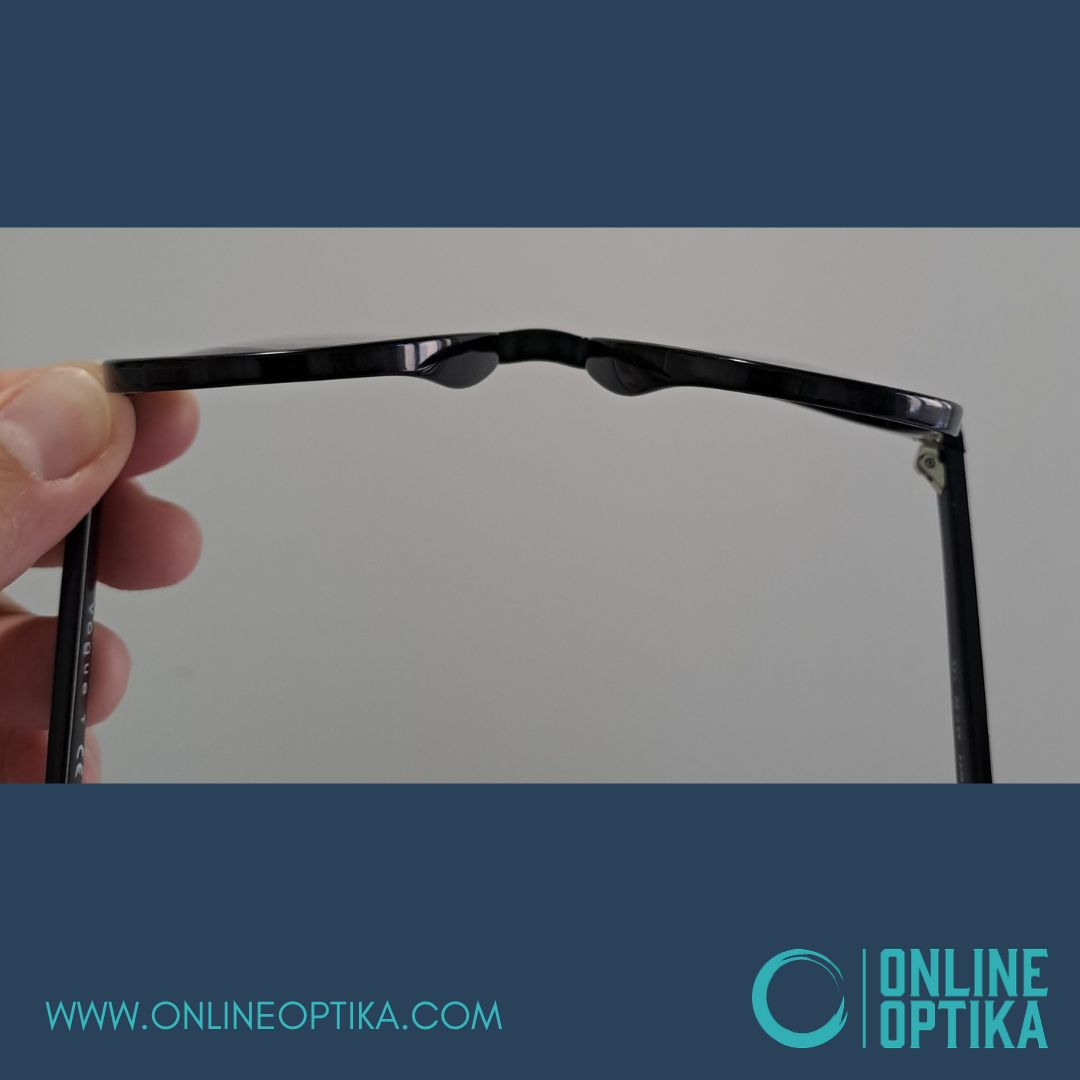

Slika 5 - Urađene naočare - pogled iz ptičije perspektive
Na kraju bi još dodali da poziciju fazete prilagodite konkretnoj situaciji, vodeći računa da ako debljina sočiva prelazi debljinu rama, fazetu napravite tako da debljina sočiva koja viri iz rama bude sa unutrašnje strane.
